SBC6802をつくる

SBC6802を作ってみる

🔁 「RyuさんのBlog」に触発され、かつGerberデータを拝借して「SBC6802 plus Bus」を製作しました。そのこころはMC6845を載せたグラフィック基板のバグを洗い出し、動作確認をするためです。🔁

製作にあたってのコツや部品の購入法は電脳伝説さんのHPに紹介されています。
Xtalはソケットを使っており、様々な周波数でテストできるようにしてあります。
その理由はグラフィックRAMへはサイクルスティールでアクセスし、画面ノイズの抑制をテストするためです。

【当BLOGのプログラムファイル置き棚のリンク先】

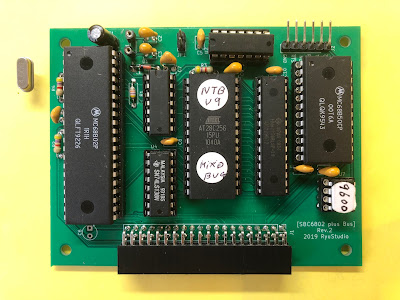

SBC6802 plus Bus 基板

1. PCの環境と条件
　★PC：
　win10に次のコマンドをインストール：
　　msdos.exe　　MS-DOS Player
　　X6801.exe　　Arcpitのクロス・アセンブラ
　　Tera Term ターミナルエミュレータ
　　Xgpro v8.33 　Universal Programmer TL866 II PLUSの書き込みソフト
　　・ダウンロードしたXgproV833_Setupでインストール場所をC:¥Program Filesに設定するとXgpro起動時に「Config file error!」が出る。従って当BlogではC¥user¥commandとした。このバージョンは汎用ロジックICのテストができる。

TL866 II PLUS

　★当Blogで使用したROMと道具
　・ROM(32KB)
　　　　- ATMEL AT28C256 15PU
　・プログラムをSBCに送り込むための端末として
　　　　- ターミナルソフト Tera Term を動作させるWindowsPC
　　　　- PCとSBCを接続するUSB-シリアル変換基板とケーブル

　★SBCシリーズ基板の入手：
　　SBC-BUS Rev.02　(ORANGE pico)

　★参照記事：

　　「電脳伝説さん」の【ホームページ】
　　「Ryuさん」の　　【rrretrocompute!】
　　　当Blog の製作記事【NAKAMOZU TINY BASIC ROMでできること】

　

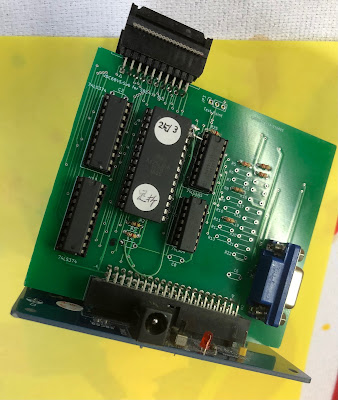

２．製作したSBC6802 plus Bus基板

　　★NTB(NAKAMOZU TINY BASIC) と SWTBUG,TBUGが動作中
